HXS320F280103P

數字信号處理器（32位RISC-V DSP）

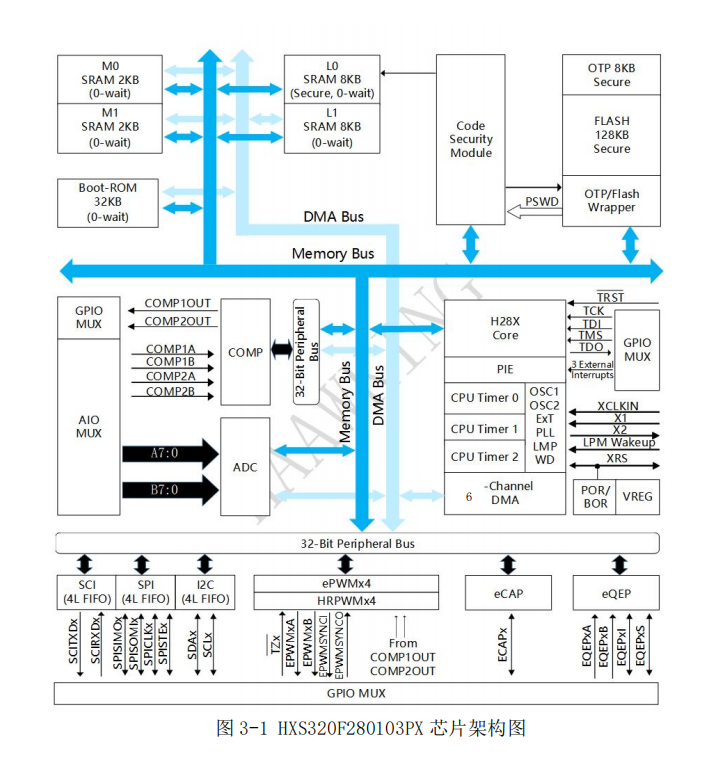

HXS320F280103P是昊芯定點DSC平台上的最新産品，基于自主研發的H28x内核，32位定點RISC-V DSP架構，包含2個比較器的輸入/輸出、8個ePWM輸出（其中4個是HRPWM）、10路ADC采樣、1個I2C接口、1個SPI接口和1個UART接口，并支持JTAG調試接口。該芯片采用QFN小封裝形式，并封出多達40個PIN腳來滿足客戶的應用需求，是向模塊電源應用市場推出的最新産品，可以支持數字電源、電機控制、高性能通用和穩健應用的設計，适用于低成本的汽車、消費和工業應用，後續将會推出相應系列産品叠代。

核心處理器	H28x
主頻	120MHz
總線架構	Harvard
高速通道	DMA*6
增強型外設	ePWM、HRPWM、eCAP、eQEP、ADC、片上溫度傳感器、比較器
供電電壓	3.3V
内部時鍾	12MHz*2
定時器	32Bit CPU*3
串口外設	SCI(UART)、SPI、I2C
封裝選項	QFN(M5)-40
溫度選項	S: -40℃至125℃

用戶手冊
Haawking_DSC280103P_數字信号控制器參考手冊_V1.1	PDF-2024-12-9

數據手冊
Haawking_DSC280103P_ 數字信号控制器數據手冊_v1.0	PDF-2024-11-15

遷移手冊

應用筆記
芯教程\|平頭哥助力昊芯HX2000系列芯片LIN本地網絡互連	html-2023-01-29
芯教程\|平頭哥助力昊芯HX2000系列芯片專題SCI串口通訊奇偶校驗(二)SCI增強FIFO	html-2023-01-29
芯教程\|平頭哥助力昊芯HX2000系列芯片專題SCI串口通訊奇偶校驗(一)标準SCI	html-2022-10-13
芯教程\|平頭哥助力昊芯HX2000系列芯片CAN網絡通信	html-2022-09-23
使用DAPLink實現中科昊芯核心闆的調試燒錄	html-2022-08-23
芯教程\|平頭哥助力昊芯HX2000系列芯片EPWM_PC電源穩壓輸出	html-2022-08-12
芯教程\|平頭哥助力昊芯HX2000系列芯片EPWM_DC空窗濾波功能應用	html-2022-07-28
芯教程\|平頭哥助力昊芯HX2000系列芯片QEP電機測速	html-2022-07-04
芯教程\|平頭哥助力昊芯HX2000系列芯片電機過流跳閘保護專題(三)比較器超阈值檢測	html-2022-06-22
芯教程\|平頭哥助力昊芯HX2000系列芯片電機過流跳閘保護專題(二)EPWM_DC數字比較	html-2022-06-13
芯教程\|平頭哥助力昊芯HX2000系列芯片電機過流跳閘保護專題(一)EPWM_TZ錯誤聯防	html-2022-06-06
芯教程\|平頭哥助力中科昊芯HX2000系列芯片之ECAP_APWM電機備用調速	html-2022-05-23
平頭哥助力中科昊芯HX2000系列芯片專題SCI串口通信（三）FIFO中斷通信	html-2022-05-18
芯應用\|HXS320F28027PTT在步進電機驅動器的應用	html-2022-05-10
平頭哥助力中科昊芯HX2000系列芯片專題SCI串口通信（二）AutoBaud自動波特率	html-2022-04-26
平頭哥助力中科昊芯HX2000系列芯片之SCI串口通信專題（一）FIFO通信	html-2022-04-22
芯應用\|HXS320F28027PTT在直流無刷電機驅動器的應用	html-2022-04-11
平頭哥CDK助力中科昊芯HX2000系列芯片之雙電機有感FOC控制系統專題（四）拓展	html-2022-04-07
平頭哥助力中科昊芯HX2000系列芯片之HRCAP高精度脈沖捕獲	html-2022-04-07
芯經驗—HX320F28034PNT數字信号處理器控制小車	html-2022-03-16
平頭哥CDK助力中科昊芯HX2000系列芯片之雙電機有感FOC控制系統專題（四）永磁電機雙閉	html-2022-03-09
芯經驗—指令集、ARM、FPGA、DSP、RISC-V介紹	html-2022-03-07
芯經驗——常用存儲器形式	html-2022-02-17
平頭哥CDK助力中科昊芯HX2000系列芯片之雙電機有感FOC控制系統專題（三）永磁電機雙閉	html-2021-12-27
昊芯DSP在開關電源行業的應用	html-2021-12-24
平頭哥CDK助力中科昊芯HX2000系列芯片之雙電機有感FOC控制系統專題（二）永磁電機開環	html-2021-12-20
Haawking DSC28034實例開發教程—eCAN協議通訊例程	html-2021-12-09
平頭哥CDK助力中科昊芯HX2000系列芯片之雙電機有感FOC控制系統專題（一）	html-2021-12-03
Haawking DSC28027實例程序開發教程—LED_Blink_Flash_EW_120Mhz	html-2021-12-01
Haawking DSC28027實例程序開發教程—SCI_AutoBaud	html-2021-11-23
平頭哥CDK助力中科昊芯HX2000系列芯片之PWM電機調速	html-2021-11-19
Haawking DSC28027實例程序開發教程——ADC_PWM_INT	html-2021-11-17
平頭哥CDK助力中科昊芯HX2000系列芯片之SPI通信協議	html-2021-11-15
Haawking DSC28027實例程序開發教程——eQEP_ePWM	html-2021-11-12
平頭哥CDK助力中科昊芯HX2000系列芯片BLDC系統遷移指南	html-2021-11-05
平頭哥CDK助力中科昊芯HX2000系列芯片系統開發	html-2021-11-03
利用中科用昊芯DSP實現PWM占空比控制	html-2021-10-29
利用Timer中斷控制LED	html-2021-10-11
Haawking DSC28027開發教程——GPIO控制LED	html-2021-09-09
使用Haawking IDE 新建一個LED閃爍的工程	html-2021-08-20

昊芯開發闆

示例程序

Haawking IDE

器件型号	包裝數量 \| 包裝	封裝 \| 引腳	購買渠道	樣片	工作溫度範圍	材料類型	引腳鍍層	MSL 等級	質量和可靠性相關報告
HXS320F280103PM5S	490 \| 托盤每盒（10盤）	40引腳QFN 25 mm² 5 x 5	線上購買	樣片申請	-40°C 至 125°C	新産品	Sn	Level-3-260C-168HR	點擊獲取報告
HXS320F280103PM5T	490 \| 托盤每盒（10盤）	40引腳QFN 25 mm² 5 x 5	線上購買	樣片申請	-40°C 至 125°C	新産品	Sn	Level-3-260C-168HR	點擊獲取報告

HXS320F280103PM5
